Popis produktu

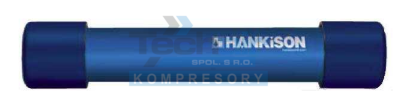

Membránové sušiče HMD
Membránové sušiče HMD slouží k odstraňování vlhkosti ze stlačeného vzduchu. Nepotřebují žádné elektrické napájení(2) . Standardně dosahují TRB +3°C. Při správném nadimenzování mohou dosahovat i záporného tlakového rosného bodu (TRB)(3) . Jsou vhodné především buď pro zlepšení kvality již předupraveného stlačeného vzduchu centrálního rozvodu - pro místní větev, nebo jako lokální úprava stlačeného vzduchu pro konkrétní spotřebič u něhož je známá spotřeba stlačeného vzduchu. Podstatné uplatnění dále najdou i v pracovním prostředí bez přístupu k napájení elektrickou energií.
(1) Referenční podmínky: vztaženo na teplotu nasávání stlačeného vzduchu +20°C a 1 bar (absolutně).
Poznámky:
(2) pro svou funkci spotřebují část stlačeného vzduchu ze svého nominálního výkonu
(3) při teplotách pod nulou se odvod předfiltru musí vyhřívat
Popis:
Membránová sušička se skládá ze svazku tenkých, dutých vláken, která jsou uložena ve vnějším ochranném plášti, jehož krycí hlavy slouží k připojení do rozvodu stlačeného vzduchu. Vlákna jsou spirálovitě stočena aby mechanicky odolávala tlakovým rázům. Pod jednou z krycích hlav jsou umístěny výstupní otvory pro odvod vodní páry.
Popis funkce:
Stlačený vzduch je přiváděn do olejového předfiltru, kde se z něho odfiltrují kapalné podíly oleje, jakož i pevné částice a aerosoly, které jsou pak přes odvod kondenzátu odváděny ven. Tato polysulfonová vlákna jsou mechanicky a chemicky upravena tak, že vodní pára obsažená ve stlačeném vzduchu proniká ven mikropóry v jejich stěnách. Vlhký stlačený vzduch se přivádí do svazku membránových vláken, vodní pára proniká póry ven a na konci sušičky vystupuje suchý vzduch. Stěny vláken fungují jako propustná membrána, které selektivně propouští molekuly vodní páry rychleji než jiné molekuly. Při pronikání membránou se dostává ven i malý podíl pracího vzduchu. Molekuly vodní páry se pohybuje zvnitřku vlákna směrem ven, neboť uvnitř vlákna je parciální tlak mnohem vyšší než venku. Svazek vláken je v kompaktním umělohmotném pouzdře, které vlákna chrání. Skrz otvory na vstupních krytech se odvádí profukovací vzduch ven.
Upozornění na kvalitu stlačeného vzduchu na vstupu do sušiče HMD
Maximální povolená vstupní koncentrace pevných, kapalných částic a oleje ve stlačeném vzduchu musí odpovídat níže uvedeným třídám DIN ISO 8573-1:
Vlhkost: třída 7
Pevné částice: třída 1
Obsah oleje: třída 1 (Při nedodržení hrozí nevratné poškození sušiče.)
Tyto limitní hodnoty splňují např. filtry SPX Hankison NGF (série HF, UF).
